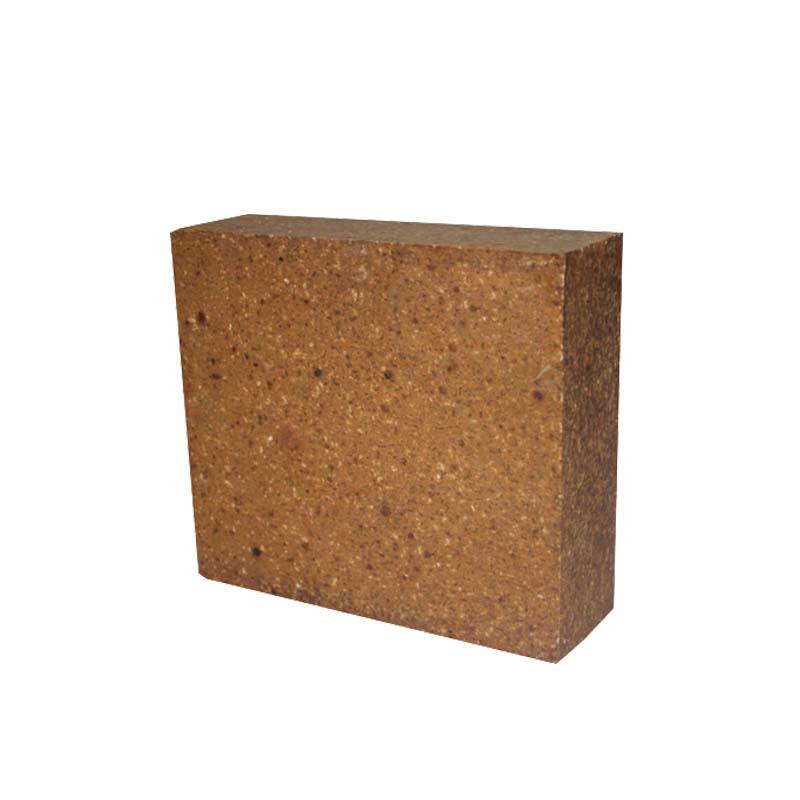

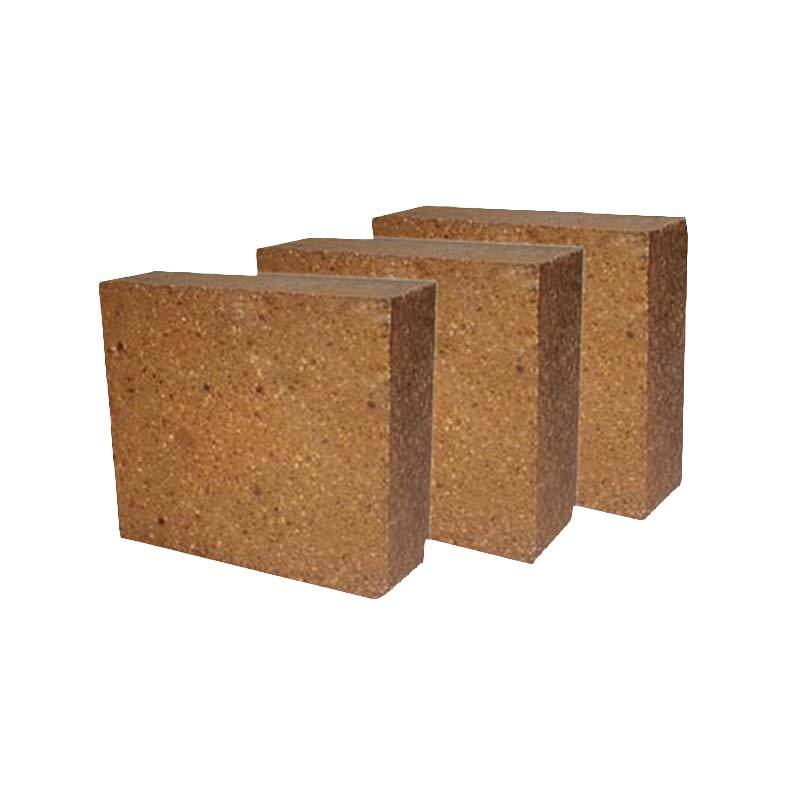

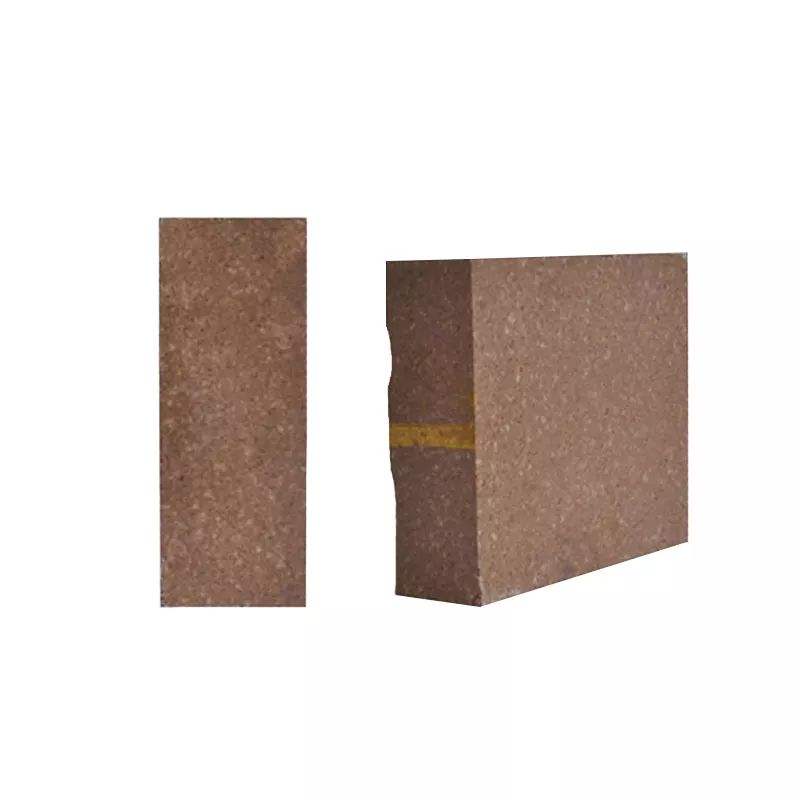

Caramida Spinel Refractară Magnezie Alumină
Descriere Caramida spinel de magnezie este un refractar alcalin format din oxid de magneziu și o cantitate mică de alumină industrială sau bauxită ca materie primă. Rezistența la șocuri termice a cărămizii de magnezie-aluminiu este mai bună decât cea a cărămizii de magnezie, gradul refractar este peste 1580 de grade și...
Descriere
Descriere
Caramida spinel de magnezie este un refractar alcalin format din oxid de magneziu și o cantitate mică de alumină industrială sau bauxită ca materii prime. Rezistența la șocuri termice a cărămizii de magnezie-aluminiu este mai bună decât cea a cărămizii de magnezie, gradul refractar este peste 1580 de grade și are rezistență ridicată la coroziune la zgura alcalină. Folosit în principal în cuptorul cu focar deschis pentru fabricarea oțelului, acoperișul cuptorului electric, cuptorul tunel de înaltă temperatură, cuptorul rotativ mare de ciment, cuptorul de topire a metalelor neferoase etc.
În cărămizile de magnezie și aluminiu, cristalele de silles formează un schelet de rețea cu spinel de magnezie. Deși golurile din coloana vertebrală a rețelei sunt umplute cu o cantitate mică de impurități cu punct de topire scăzut, coloana vertebrală a rețelei are încă capacitatea de a rezista la temperaturi și sarcini ridicate. Prin urmare, temperatura refractarului și de înmuiere a încărcăturii cărămizilor din aluminiu de magnezie sunt relativ ridicate, refractarul poate ajunge la 2100 de grade, iar temperatura de înmuiere a sarcinii este de 1570 de grade.
Specificație
|
Marca Proprietăți |
Caramida spinel de magnezit alumina |
|||
|
MAJ-75 |
MAJ-80 |
MAJ-84 |
||
|
Densitate în vrac (g/cm3) |
2.90 |
2.95 |
2.95 |
|
|
Rezistența la strivire la rece (MPa) |
45 |
45 |
60 |
|
|
Porozitate aparentă ( procente ) |
19 |
19 |
18 |
|
|
Rezistenta la socuri termice la 1.100 de grade răcire cu apă |
12 |
15 |
20 |
|
|
Refractaritate sub gradul de încărcare (0.2MPa T2) |
1600 |
1700 |
1750 |
|
|
Chimic Compoziţie ( procente ) |
MgO |
75 |
80 |
84 |
|
Al2O3 |
8 |
12 |
14 |
|
|
Aplicații principale |
- Linie metalica, tabla gratuita pentru oala generala - Linie permanentă pentru oală (perete) - zona de ardere in cuptor rotativ - zona de tranziție superioară și inferioară pentru cuptorul rotativ |
|||
Proces de fabricație
Procesul de producție al cărămizilor din magnezie-aluminiu, cu excepția adăugării unei anumite proporții de alumină industrială sau clincher de bauxită de calitate specială la ingrediente, este aproximativ același cu procesul de producție al cărămizilor de magnezie calcinate.
Conținutul de impurități al aluminei industriale este mai mic decât cel al bauxitei bogate. Adăugarea de clincher natural de bauxită la materia primă poate îmbunătăți plasticitatea suspensiei. În aceleași condiții, densitatea în vrac a cărămizilor din aluminiu de magnezie este mai mare. Alumina industrială este în general adăugată într-o cantitate de 5 la sută ~ 10 la sută, alumina oxid de magneziu refractar este de obicei măcinată fin cu oxid de magneziu într-o anumită proporție și apoi adăugată sub formă de pulbere fină, care conduce la formarea unui magneziu distribuit uniform. -spinel de aluminiu noua faza de cristal in matricea produsului.
Serviciul nostru
1. Avem personal cu experiență.
2. Furnizați tipuri de certificate.
3. Dimensiunea particulelor de ambalare a conținutului poate fi bazată pe cererea clienților.
4.Calitatea poate fi garantată. oferim produse sigure utilizatorilor noștri.
Tag-uri populare: caramida spinel refractara magnezie alumina
Trimite anchetă
S-ar putea sa-ti placa si
